Comment lire le schéma de branchement d’une prise électrique ?

Article publié le samedi 1 août 2026 dans la catégorie Immobilier.

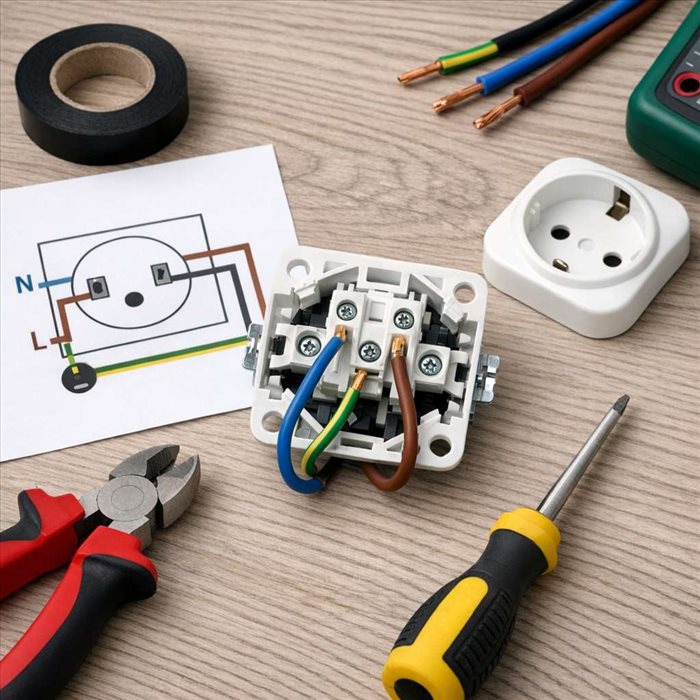

Comment lire un schéma de branchement d’une prise électrique ?

Lire le schéma de branchement d’une prise électrique peut sembler technique au premier regard, mais les informations qu’il contient obéissent à une logique simple. Couleurs des fils, bornes, symboles, protection du circuit : chaque élément aide à comprendre comment l’électricité circule et comment une prise doit être raccordée en toute sécurité.

À quoi sert un schéma de branchement de prise électrique ?

Un schéma de branchement indique la manière dont une prise est reliée au circuit électrique d’un logement. Il représente les conducteurs, les connexions, les protections et parfois l’emplacement des appareils dans l’installation. Son rôle principal est de rendre visible un montage qui, une fois les fils passés dans les gaines et les boîtes d’encastrement, devient difficile à interpréter.

Pour une prise domestique classique, le schéma permet notamment d’identifier la phase, le neutre et la terre. Ces trois conducteurs ne remplissent pas la même fonction et ne doivent pas être confondus. Une erreur de raccordement peut entraîner un dysfonctionnement, une absence de protection ou un risque pour les personnes et les équipements.

Le schéma sert aussi à vérifier que la prise appartient au bon circuit. Dans une installation conforme, les prises sont regroupées par circuits protégés au tableau électrique. Chaque circuit dépend d’un disjoncteur adapté à l’usage prévu, ce qui limite les risques de surcharge et facilite les interventions ultérieures.

Reconnaître les principaux fils sur le schéma

La première étape consiste à repérer les conducteurs. En électricité domestique, les couleurs sont normalisées afin de réduire les ambiguïtés. Sur un schéma, elles peuvent être indiquées par des traits colorés, des lettres ou des annotations. Le conducteur de terre est généralement vert et jaune. Il ne transporte pas le courant en fonctionnement normal, mais il évacue les défauts vers la terre en cas d’anomalie.

Le conducteur neutre est identifié en bleu. Il permet le retour du courant vers le réseau et doit être raccordé à la borne prévue à cet effet. La phase, quant à elle, peut être rouge, marron, noir ou parfois d’une autre couleur, à l’exception du bleu et du vert-jaune. C’est le fil qui amène la tension à la prise.

Sur une prise murale, ces trois fils arrivent habituellement dans une boîte d’encastrement ou une boîte en saillie. Le schéma montre leur cheminement depuis le tableau électrique jusqu’à la prise, voire d’une prise à une autre lorsque plusieurs socles sont alimentés sur le même circuit. Cette lecture aide à distinguer une alimentation directe d’un repiquage.

Comprendre les bornes d’une prise électrique

Une prise électrique comporte des bornes de raccordement. Sur le schéma, elles peuvent être dessinées sous forme de points, de vis, de repères ou de lettres. La borne de terre est souvent symbolisée par le pictogramme de terre. Elle est reliée aux contacts métalliques visibles sur les côtés ou au plot de terre selon le type de prise.

Les bornes de phase et de neutre alimentent les deux alvéoles de la prise. Sur certains modèles, elles sont repérées par les lettres L pour la phase et N pour le neutre. Dans une prise classique, le fonctionnement d’un appareil branché ne dépend pas toujours du sens phase-neutre, mais le respect des repères reste recommandé pour une installation lisible et cohérente.

Le schéma peut également montrer plusieurs bornes par conducteur. C’est fréquent sur les prises prévues pour un repiquage. Dans ce cas, un fil arrive depuis le tableau ou une prise précédente, tandis qu’un autre repart vers une prise suivante. La continuité du circuit doit être assurée sans mélange entre les conducteurs.

Lire le cheminement du courant dans le circuit

Pour bien comprendre un schéma, il faut suivre le circuit depuis le tableau électrique. Le départ se fait en général depuis un disjoncteur divisionnaire, lui-même placé sous la protection d’un interrupteur différentiel. Le schéma indique donc souvent une origine, un trajet et un point d’arrivée. Cette lecture chronologique évite de se concentrer uniquement sur la prise.

Le courant arrive par la phase, traverse l’appareil branché, puis revient par le neutre. La terre n’intervient qu’en cas de défaut d’isolement. Cette distinction est essentielle : si la terre est absente ou mal raccordée, certains appareils continueront à fonctionner, mais la sécurité ne sera plus assurée correctement.

Le schéma peut être unifilaire ou multifilaire. Le schéma unifilaire simplifie la représentation en montrant un seul trait pour un ensemble de conducteurs. Le schéma multifilaire détaille chaque fil séparément. Pour le branchement d’une prise, le multifilaire est souvent plus parlant, car il permet de visualiser précisément où chaque conducteur doit être raccordé.

Identifier les protections indiquées sur le schéma

Une prise ne se lit pas seulement au niveau du socle mural. Le schéma mentionne aussi les dispositifs de sécurité qui protègent le circuit. Le disjoncteur coupe l’alimentation en cas de surcharge ou de court-circuit. L’interrupteur différentiel, lui, détecte les fuites de courant vers la terre et contribue à la protection des personnes.

Dans l’habitat, la norme NF C 15-100 encadre notamment le nombre de prises par circuit, le calibre des protections et la section des conducteurs. Ces règles varient selon l’usage, la pièce et la puissance attendue. Elles expliquent pourquoi une prise de courant standard ne se traite pas de la même manière qu’une alimentation dédiée à un appareil puissant.

La section des fils est un point important dans la lecture du schéma. Elle doit être cohérente avec le calibre du disjoncteur et l’utilisation prévue. Pour approfondir ce point, les repères liés au choix de la section des conducteurs permettent de mieux comprendre le lien entre câble, protection et intensité admissible.

Les symboles courants à connaître

Les schémas électriques utilisent des symboles pour représenter les équipements sans les dessiner de façon réaliste. Une prise peut être figurée par un signe normalisé, accompagné d’informations sur son type, son emplacement ou son usage. Ces symboles facilitent la lecture d’un plan d’installation, surtout lorsque plusieurs pièces sont représentées.

Certains repères reviennent fréquemment dans les schémas de prise :

  • L désigne généralement la phase, c’est-à-dire le conducteur actif.
  • N indique le neutre, associé au retour du courant.
  • Le symbole de terre signale la liaison de protection obligatoire.
  • Un calibre comme 16 A ou 20 A correspond souvent au disjoncteur du circuit.
  • Une indication comme 2,5 mm² précise la section des conducteurs utilisés.

Ces indications doivent toujours être lues ensemble. Une section de câble, un calibre de disjoncteur et un nombre de prises forment un ensemble cohérent. Isolée, une information peut prêter à confusion. C’est pourquoi un schéma fiable indique à la fois le raccordement local et les caractéristiques du circuit.

Différencier une prise simple, un repiquage et une prise spécialisée

Le schéma d’une prise simple montre généralement une arrivée de trois fils qui se raccordent directement au mécanisme. C’est le cas le plus facile à lire. En repiquage, le schéma comporte une arrivée et un départ : les conducteurs sont doublés sur les bornes compatibles ou raccordés via des connecteurs adaptés. Cette configuration alimente plusieurs prises à partir d’un même circuit.

Une prise spécialisée, en revanche, est destinée à un appareil précis : four, lave-linge, sèche-linge, congélateur ou plaque de cuisson selon les cas. Le schéma montre alors un circuit dédié, sans autres prises raccordées dessus. Cette différence est essentielle, car un appareil puissant ou sensible peut nécessiter une protection et une ligne propres.

La lecture du schéma doit donc tenir compte de l’usage de la prise. Une prise installée dans un séjour, une cuisine ou un local extérieur ne répond pas toujours aux mêmes contraintes. La puissance, l’humidité, l’accessibilité et la continuité de la terre sont autant d’éléments qui peuvent modifier l’interprétation du branchement.

Cas particulier : prise extérieure ou en milieu humide

Pour une prise située à l’extérieur, dans un garage humide ou près d’une zone exposée aux projections, le schéma peut intégrer des informations complémentaires. La présence de la terre reste indispensable, mais il faut aussi tenir compte de l’enveloppe de la prise, de son emplacement et de son niveau de protection contre l’eau et la poussière.

Les indices IP permettent de qualifier cette protection. Une prise extérieure doit être adaptée aux conditions d’exposition, notamment si elle se trouve sous abri, en façade ou dans un espace soumis aux intempéries. Les explications consacrées à l’indice de protection d’une prise extérieure aident à interpréter ces mentions lorsqu’elles apparaissent sur un plan ou une fiche technique.

Dans ce contexte, le schéma ne suffit pas toujours. Il faut aussi vérifier la qualité du matériel, le passage des câbles, l’étanchéité des boîtiers et la protection différentielle. Une prise extérieure mal adaptée peut se dégrader rapidement et créer un risque de défaut d’isolement.

Les erreurs de lecture les plus fréquentes

L’une des erreurs les plus courantes consiste à se fier uniquement à la couleur des fils sans vérifier leur raccordement réel. Dans une installation ancienne ou modifiée, les couleurs peuvent ne pas correspondre aux usages actuels. Un schéma doit donc être confronté à la réalité du terrain, surtout lors d’une rénovation.

Une autre confusion fréquente concerne le repiquage. Deux fils de même couleur dans une boîte ne signifient pas forcément qu’ils ont le même rôle si l’installation a été bricolée. Il faut suivre le trajet du circuit et identifier les arrivées et les départs. La continuité de la terre doit être contrôlée avec une attention particulière.

Enfin, certains schémas simplifiés ne montrent pas tous les détails pratiques : profondeur de boîte, type de borne, longueur de dénudage ou présence de connecteurs. Ils expliquent le principe, mais ne remplacent pas les règles de mise en œuvre. En cas de doute, l’intervention d’un électricien qualifié reste la solution la plus sûre.

Les précautions indispensables avant toute intervention

Lire un schéma est une chose, intervenir sur une prise en est une autre. Avant toute manipulation, l’alimentation du circuit concerné doit être coupée au tableau électrique. Il est ensuite nécessaire de vérifier l’absence de tension avec un appareil adapté. Cette étape ne doit jamais être négligée, même pour un simple remplacement de prise.

Il faut aussi éviter de modifier un circuit sans comprendre son organisation complète. Ajouter une prise, changer un usage ou prolonger une ligne peut avoir des conséquences sur la charge admissible et la sécurité. Un schéma bien lu permet d’anticiper ces limites, mais il doit être interprété avec prudence.

En résumé, le schéma de branchement d’une prise électrique se lit en suivant une méthode : identifier les conducteurs, repérer les bornes, comprendre le circuit, vérifier les protections et tenir compte de l’usage de la prise. Avec ces repères, la lecture devient plus claire et permet de mieux dialoguer avec un professionnel ou de comprendre son installation domestique.
