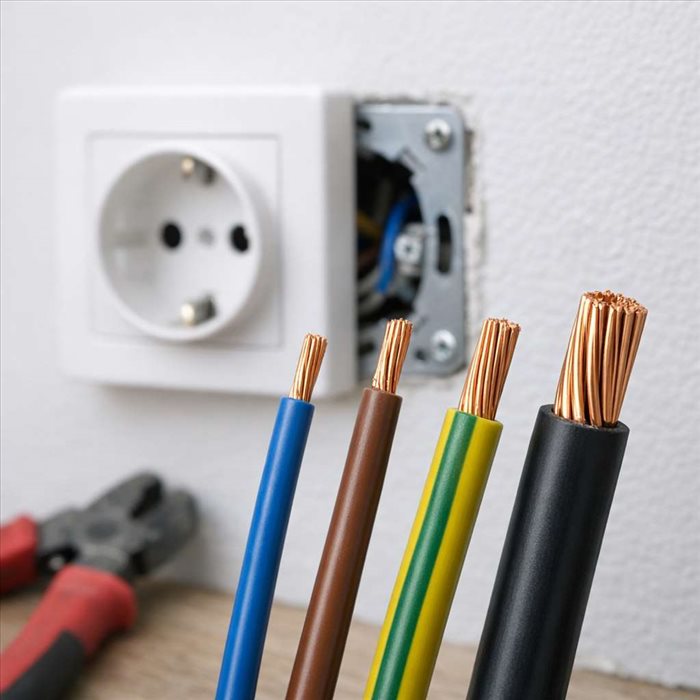

Choisir la bonne section de fil pour alimenter une prise électrique n’est pas un détail technique réservé aux professionnels. C’est une question de sécurité électrique, de conformité et de bon fonctionnement des appareils au quotidien. Entre les fils en 1,5 mm², 2,5 mm² ou 6 mm², le calibre du disjoncteur et le type de prise à raccorder, quelques règles simples permettent d’éviter les erreurs les plus courantes.
Dans une installation domestique, la section d’un conducteur électrique dépend principalement de l’intensité maximale que le circuit peut supporter. Plus l’intensité est élevée, plus le fil doit être capable de laisser passer le courant sans échauffement excessif. C’est pourquoi une prise électrique classique n’est pas câblée au hasard, mais selon des règles précises issues de la norme NF C 15-100.
Pour les prises de courant courantes d’un logement, deux sections reviennent le plus souvent : le 1,5 mm² et le 2,5 mm². Ces valeurs correspondent à la section du cuivre conducteur, c’est-à-dire à la capacité physique du fil à transporter l’électricité. Le choix dépend du calibre du disjoncteur placé au tableau électrique et du nombre de prises alimentées par le même circuit.
En pratique, un circuit de prises câblé en 1,5 mm² est généralement protégé par un disjoncteur de 16 A maximum. Un circuit en 2,5 mm² peut, lui, être protégé par un disjoncteur de 20 A. Cette association entre section et protection est essentielle : un disjoncteur trop puissant sur un fil trop fin peut laisser passer trop de courant avant de couper, avec un risque d’échauffement.
Pour une prise murale standard destinée à brancher une lampe, un chargeur, une télévision, un ordinateur ou un petit appareil ménager, la section recommandée est le plus souvent 2,5 mm². C’est la solution courante dans de nombreuses installations, car elle offre une bonne marge pour alimenter plusieurs prises sur un même circuit.
La norme autorise aussi le 1,5 mm² pour les circuits de prises, sous conditions. Dans ce cas, le circuit doit être protégé par un disjoncteur de 16 A au maximum et le nombre de prises raccordées doit rester limité. Cette option peut convenir pour certaines pièces où les besoins électriques sont modérés, mais elle demande de respecter strictement les limites prévues.
Le 2,5 mm² reste souvent privilégié pour les circuits de prises, notamment dans les pièces de vie, les chambres, les bureaux ou les dégagements. Il permet d’alimenter davantage de socles et accepte une intensité plus élevée. Pour mieux comprendre ce que recouvre l’indication 16 A sur une prise, il est utile de distinguer la capacité de la prise, celle du circuit et celle de la protection électrique.
Sur ce point, l’indication 16 A indiquée sur une prise domestique correspond à une intensité nominale que la prise peut supporter dans des conditions normales d’utilisation.
La section du fil ne se choisit pas seulement en fonction d’une prise isolée. Elle dépend aussi du nombre de points d’utilisation alimentés par le même départ au tableau électrique. Un circuit de prises regroupe souvent plusieurs socles répartis dans une même pièce ou dans plusieurs zones proches. La limite vise à éviter une accumulation de charges trop importante sur un seul circuit.
Ces repères concernent les installations résidentielles classiques. Ils peuvent varier selon la configuration, la longueur des câbles, les contraintes du tableau électrique ou les prescriptions propres à certains équipements. En cas de doute, il est préférable de demander l’avis d’un électricien qualifié, surtout lors d’une rénovation ou d’une extension de circuit.
Installer une prise double dans un boîtier mural ne signifie pas nécessairement qu’il faut augmenter la section du fil. Ce qui compte, c’est le circuit auquel elle appartient, sa protection au tableau et le nombre total de socles alimentés. Une prise double permet de brancher deux appareils, mais elle reste soumise aux limites du circuit existant.
Si le circuit est prévu en 2,5 mm² avec un disjoncteur de 20 A, la prise double doit être raccordée avec des conducteurs de même section. Il ne faut pas réduire localement la section avec un fil plus fin, car cela créerait un point faible. La continuité de la section est une règle importante pour garantir une installation homogène et sûre.
Le raccordement d’une double prise doit aussi respecter les bornes de phase, de neutre et de terre. Pour une mise en œuvre concrète, le principe de câblage d’une prise double dans un même boîtier repose sur la continuité des conducteurs et sur des connexions correctement serrées.
Le disjoncteur protège les conducteurs contre les surintensités. Son rôle n’est pas de protéger directement l’appareil branché, mais d’empêcher le circuit de supporter un courant supérieur à ce que les fils peuvent accepter. Une bonne installation associe donc toujours une section de câble et un calibre de disjoncteur cohérents.
Un fil en 1,5 mm² ne doit pas être protégé par un disjoncteur de 20 A sur un circuit de prises, car la protection serait trop élevée pour cette section. À l’inverse, utiliser du 2,5 mm² avec un disjoncteur de 16 A n’est pas dangereux : le circuit sera simplement protégé plus tôt. Cette configuration peut exister dans certains cas, notamment pour simplifier une installation ou limiter la puissance disponible.
La présence d’un interrupteur différentiel au tableau reste également indispensable. Il protège les personnes contre les fuites de courant vers la terre. Pour les prises, un différentiel de 30 mA est requis dans une installation moderne. La mise à la terre, elle, doit être présente sur les prises avec broche ou contact de terre, notamment pour les appareils métalliques ou puissants.
Toutes les prises ne répondent pas aux mêmes usages. Dans une cuisine, les besoins sont plus importants que dans une chambre, car plusieurs appareils peuvent fonctionner simultanément : micro-ondes, cafetière, bouilloire, robot, grille-pain ou réfrigérateur. Les circuits de prises doivent donc être prévus en conséquence, avec une attention particulière à la puissance cumulée.
Certains équipements doivent disposer d’un circuit spécialisé. C’est le cas du lave-linge, du lave-vaisselle, du four ou du sèche-linge. Ces appareils sont généralement raccordés sur une prise alimentée en 2,5 mm², protégée par un disjoncteur adapté, souvent 20 A. L’objectif est d’éviter que leur consommation ne surcharge un circuit de prises déjà utilisé pour d’autres usages.
La plaque de cuisson constitue un cas à part. Elle demande en général une alimentation en 6 mm² avec une protection de 32 A. Ce circuit spécifique ne doit pas être confondu avec une prise de courant classique. Même si certains raccordements utilisent une sortie de câble plutôt qu’une prise apparente, la logique reste la même : la section doit correspondre à la puissance de l’équipement.
Dans un logement standard, les longueurs de circuits restent souvent raisonnables. Toutefois, lorsque la prise se trouve loin du tableau électrique, par exemple dans une dépendance, un garage, un atelier ou une extension, la longueur du câble peut provoquer une chute de tension. Cela signifie qu’une partie de l’énergie se perd dans les conducteurs avant d’arriver à la prise.
Une chute de tension excessive peut entraîner un mauvais fonctionnement de certains appareils, une baisse de performance ou un échauffement supplémentaire. Dans ces situations, il peut être nécessaire d’augmenter la section du câble, même si l’intensité théorique reste identique. Le calcul dépend de la longueur, de la puissance appelée et du type de circuit.
Pour une prise située à grande distance, il ne suffit donc pas de reprendre automatiquement les valeurs habituelles. Le 2,5 mm² peut être insuffisant dans certains cas particuliers, notamment si l’on prévoit d’utiliser des appareils puissants. Un diagnostic précis permet de vérifier la cohérence entre distance, usage et protection.
L’une des erreurs les plus courantes consiste à prolonger un circuit existant sans vérifier la section des fils et le calibre du disjoncteur. Ajouter une prise peut sembler simple, mais cela modifie le nombre de points raccordés et parfois la charge disponible. Avant toute extension, il faut identifier clairement le circuit concerné.
Il faut aussi éviter de mélanger plusieurs sections sur un même circuit. Si un circuit est câblé en 2,5 mm², les ajouts doivent conserver cette section. Utiliser un morceau de 1,5 mm² pour terminer une dérivation peut créer une faiblesse que le disjoncteur ne détectera pas forcément à temps. La cohérence de l’ensemble prime sur la facilité de pose.
Autre point essentiel : les connexions doivent être solides, bien serrées et réalisées avec du matériel adapté. Un mauvais contact peut chauffer, noircir les bornes et provoquer une panne, voire un départ de feu. La section du fil ne garantit pas à elle seule la sécurité si le raccordement est mal exécuté.
Pour alimenter une prise électrique classique, le 2,5 mm² reste la référence la plus courante, surtout lorsque plusieurs prises sont raccordées sur le même circuit. Le 1,5 mm² est possible dans un cadre limité, avec une protection de 16 A maximum et un nombre restreint de socles.
Le choix ne doit jamais être dissocié du disjoncteur, du nombre de prises, de la puissance des appareils et de la longueur du câble. Pour les équipements puissants, un circuit spécialisé est souvent obligatoire. En rénovation comme en installation neuve, respecter la norme NF C 15-100 permet de concilier confort, durabilité et sécurité des occupants.
