Installer une prise double dans une même boîte permet de gagner en confort sans multiplier les découpes dans le mur. L’opération reste accessible à un bricoleur soigneux, à condition de respecter les règles de sécurité, le bon repérage des conducteurs et les limites du circuit électrique. Voici comment comprendre le principe de câblage, préparer le matériel et réaliser un branchement propre, fiable et conforme.
Une prise double installée dans une seule boîte d’encastrement ou dans un boîtier double poste repose sur un principe simple : les deux socles doivent être alimentés par le même circuit, avec une arrivée composée de la phase, du neutre et de la terre. Le courant arrive généralement sur une première prise, puis il est réparti vers la seconde par un système de pontage ou de repiquage.
Dans les appareillages récents, ce raccordement est souvent facilité par des bornes automatiques prévues pour recevoir deux conducteurs par fonction. La phase est reliée à la borne marquée L, le neutre à la borne N et le conducteur de protection à la borne de terre. Le deuxième socle reçoit les mêmes connexions, avec des fils de même section. Ce point est essentiel : un pontage ne doit jamais être réalisé avec un fil plus fin que celui du circuit.
Avant toute intervention, il faut identifier le type de prise double utilisée. Certains modèles sont des blocs préassemblés, déjà équipés de liaisons internes. D’autres nécessitent de raccorder deux mécanismes séparés dans une même plaque. Dans ce second cas, le câblage demande davantage de précision, car les ponts entre les deux prises doivent être réalisés avec soin et bien serrés dans les bornes.
La première règle consiste à couper l’alimentation au tableau électrique, idéalement au disjoncteur divisionnaire qui protège le circuit concerné. En cas de doute, il est préférable de couper le disjoncteur général. Une fois le courant interrompu, il ne faut pas se contenter de vérifier que la prise ne fonctionne plus avec un appareil branché. Il est nécessaire de contrôler l’absence de tension avec un vérificateur adapté.
Cette étape protège contre les erreurs d’identification au tableau, les circuits mal repérés ou les retours de courant. Elle est particulièrement importante dans les logements anciens, où plusieurs prises peuvent parfois avoir été modifiées au fil du temps. Travailler hors tension n’est pas une formalité : c’est la condition minimale pour intervenir sans danger.
Il faut également éviter toute intervention si les fils sont abîmés, noircis, trop courts ou si la boîte présente des traces d’échauffement. Dans ces situations, l’installation peut révéler un problème plus large : surcharge, mauvais serrage, vieillissement des conducteurs ou absence de protection adaptée. Le recours à un électricien est alors recommandé.
Pour câbler une prise double, le matériel doit être adapté à l’usage prévu et à la configuration du mur. Une boîte trop étroite complique le rangement des conducteurs et peut forcer sur les bornes. Une profondeur de 40 à 50 mm est généralement plus confortable, surtout lorsque plusieurs fils arrivent dans le boîtier.
Le choix de l’appareillage a aussi son importance. Une prise double de qualité offre des bornes plus fiables, un meilleur maintien mécanique et un raccordement plus lisible. Pour une installation en apparent, le principe de raccordement reste proche, mais le support change ; les règles de pose d’une prise en saillie sont expliquées dans ce guide consacré au branchement apparent d’un socle électrique.
En installation domestique française, le conducteur bleu correspond au neutre. La phase peut être rouge, marron, noire ou parfois d’une autre couleur, à l’exception du bleu et du vert-jaune. Le conducteur vert et jaune est réservé à la terre. Ce code couleur permet de limiter les erreurs, mais il doit toujours être confirmé lorsque l’installation est ancienne ou a été modifiée.
Sur la prise, la borne L reçoit la phase, la borne N reçoit le neutre et la borne avec le symbole de terre reçoit le conducteur vert-jaune. Les prises modernes disposent souvent de bornes doubles : une entrée et une sortie pour chaque conducteur. Cela permet de raccorder l’arrivée du circuit et le pont vers la seconde prise sans multiplier les dominos ou les raccords inutiles.
La terre joue un rôle de protection en cas de défaut d’isolement d’un appareil. Elle permet d’évacuer un courant de fuite vers le dispositif de protection, notamment le différentiel. Pour mieux comprendre son utilité dans les prises françaises, on peut se référer à l’explication du contact de protection relié à la terre.
Une fois le courant coupé et l’absence de tension vérifiée, il faut sortir délicatement l’ancienne prise, si elle existe, sans tirer brutalement sur les conducteurs. Les fils doivent être assez longs pour être raccordés sans tension mécanique. S’ils sont trop courts, il ne faut pas les rallonger au hasard : les connexions doivent rester accessibles et réalisées avec du matériel approprié.
Le dénudage doit être net, généralement sur 10 à 12 mm, selon les indications du fabricant. Un fil trop peu dénudé risque de mal entrer dans la borne ; un fil trop dénudé laisse apparaître du cuivre, ce qui augmente le risque de contact accidentel. Les brins doivent être propres, non entaillés et bien insérés jusqu’en butée.

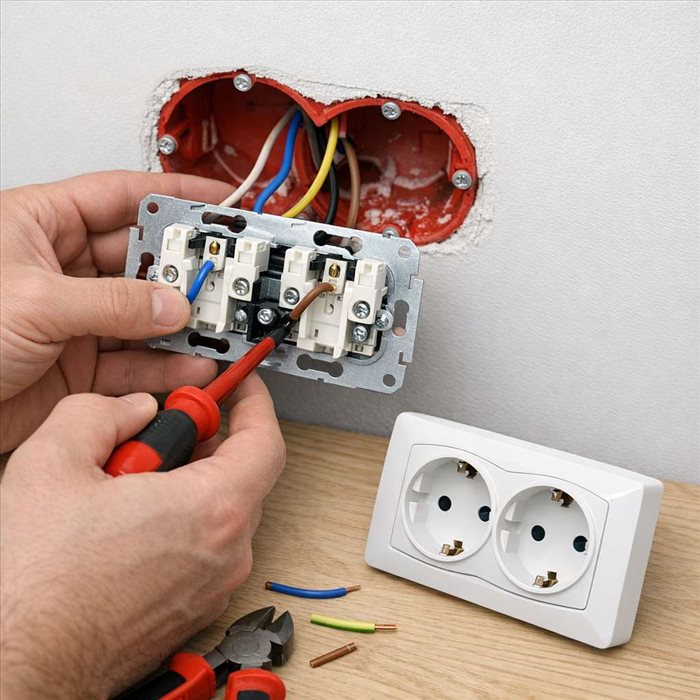

Le raccordement le plus courant consiste à brancher l’arrivée sur la première prise : phase sur L, neutre sur N, terre sur la borne de protection. Ensuite, trois conducteurs courts de même section servent de pont vers la seconde prise. Ces ponts relient L à L, N à N et terre à terre. On obtient ainsi une alimentation parallèle, ce qui permet aux deux prises de fonctionner indépendamment.
Il ne faut pas brancher les prises en série comme on pourrait l’imaginer avec certains montages d’éclairage. En électricité domestique, les socles de prise doivent être raccordés en parallèle. Ainsi, chaque appareil reçoit la même tension nominale et le fonctionnement d’un équipement ne dépend pas de l’autre.
Une prise double n’augmente pas la puissance disponible du circuit. Elle ajoute simplement un point de branchement supplémentaire. Si le circuit est protégé par un disjoncteur de 16 A, il ne faut pas imaginer pouvoir alimenter davantage d’appareils puissants simultanément. La limite reste celle du disjoncteur, de la section des fils et de la conception du circuit.
La norme NF C 15-100 encadre le nombre de socles autorisés selon la section des conducteurs et le calibre de protection. En pratique, un circuit en 1,5 mm² protégé en 16 A accepte un nombre limité de prises, tandis qu’un circuit en 2,5 mm² protégé en 20 A peut en recevoir davantage. Une prise double compte généralement comme deux socles dans le calcul du circuit.
Cette règle évite les accumulations de prises sur une même ligne, notamment dans les cuisines, bureaux ou salons où les multiprises sont fréquentes. Avant d’ajouter un double socle, il est donc utile de vérifier combien de prises sont déjà raccordées au même disjoncteur. Si le circuit est proche de sa limite, une nouvelle ligne dédiée peut être préférable.
Le rangement des fils dans la boîte est une étape souvent sous-estimée. Les conducteurs doivent être pliés doucement, sans pincement ni torsion excessive. Les ponts doivent rester assez souples pour permettre la mise en place du mécanisme, mais pas trop longs pour ne pas occuper inutilement l’espace. Une boîte encombrée augmente le risque de mauvais contact au moment du serrage.
Lorsque les fils sont en place, le mécanisme doit entrer droit, sans résistance anormale. Les vis de fixation servent à maintenir la prise, pas à compresser les conducteurs. Si la prise ne s’insère pas correctement, il faut ressortir l’ensemble et réorganiser les fils. Forcer peut fragiliser une borne ou déplacer un conducteur mal engagé.
La plaque de finition se pose en dernier, une fois le mécanisme bien aligné. L’ensemble doit être stable, sans jeu excessif. Une prise qui bouge finit par fatiguer les connexions, surtout lorsqu’on branche et débranche régulièrement des appareils. La solidité mécanique participe donc directement à la sécurité électrique.
Avant de réenclencher le disjoncteur, il faut contrôler visuellement chaque raccordement. La phase doit être sur L, le neutre sur N et la terre sur sa borne dédiée. Aucun cuivre nu ne doit dépasser des bornes. Les fils doivent être bien maintenus : une légère traction, sans brutalité, permet de vérifier qu’ils ne sortent pas.
Après remise sous tension, un testeur de prise peut confirmer la présence correcte de la phase, du neutre et de la terre. Il est aussi possible de brancher un appareil simple, comme une lampe, sur chaque socle. Si le disjoncteur déclenche immédiatement, il faut couper à nouveau et rechercher une erreur de câblage, un fil pincé ou un contact entre conducteurs.
Un échauffement, une odeur inhabituelle ou un grésillement après installation impose également l’arrêt immédiat du circuit. Une prise correctement câblée ne doit ni chauffer à vide, ni produire de bruit. Ces signes traduisent souvent un mauvais serrage ou un raccordement défectueux.
Câbler une prise double dans une même boîte est une opération simple en apparence, mais elle engage la sécurité du logement. Il est préférable de faire appel à un électricien si le tableau n’est pas identifié, si la terre est absente, si les fils ne respectent pas les couleurs habituelles ou si l’installation semble ancienne. Le professionnel pourra vérifier la continuité de terre, la protection différentielle et la conformité du circuit.
L’intervention d’un spécialiste est également recommandée dans les pièces à contraintes particulières, comme la cuisine, la salle d’eau, le garage ou un local humide. Les volumes de sécurité, les indices de protection et les circuits spécialisés y jouent un rôle important. Dans ces cas, la pose d’une prise double ne se résume pas au seul raccordement des fils.
En résumé, une prise double se câble en reliant correctement phase, neutre et terre sur deux socles alimentés en parallèle, avec des conducteurs de même section et une protection adaptée. En respectant la coupure du courant, le bon repérage des fils et la capacité du circuit, on obtient une installation pratique, durable et conforme aux exigences essentielles de l’électricité domestique.
