Discrète mais pratique, la prise électrique avec voyant lumineux permet de repérer rapidement une alimentation, un appareil sous tension ou une prise commandée. Derrière cette petite lumière se cache un principe simple, fondé sur la circulation d’un très faible courant et sur quelques règles de sécurité essentielles.

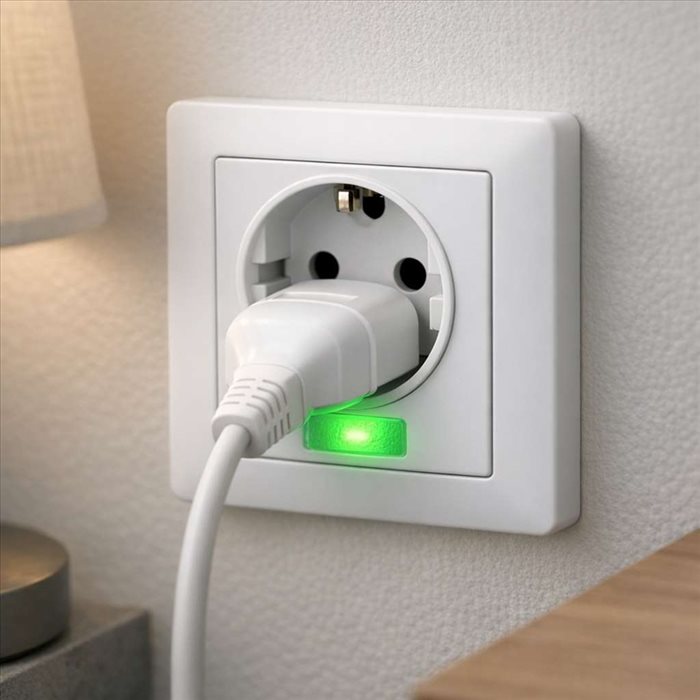

Une prise électrique avec voyant lumineux est une prise murale équipée d’un petit indicateur visuel, généralement une LED ou un voyant néon. Son rôle principal est d’indiquer qu’une tension est présente sur la prise, ou que celle-ci est active lorsqu’elle dépend d’un interrupteur. Dans un couloir, un garage, une chambre ou un local technique, ce repère lumineux peut éviter de chercher une prise dans l’obscurité.
Selon les modèles, le voyant peut avoir plusieurs fonctions. Il peut signaler que la prise est alimentée en 230 V, servir de balisage nocturne, confirmer qu’un appareil est branché sur une prise commandée, ou encore indiquer l’état d’un circuit. Cette indication reste toutefois informative : elle ne remplace jamais un contrôle au multimètre ou avec un vérificateur d’absence de tension avant une intervention.
Dans l’habitat, ces prises sont souvent utilisées pour des équipements ponctuels : lampe d’appoint, chargeur, appareil de chauffage mobile, congélateur dans un cellier ou alimentation d’un dispositif spécifique. Le voyant apporte alors une lecture immédiate de l’état de la prise, ce qui peut être utile pour éviter les mauvaises manipulations ou repérer une coupure.
Le fonctionnement repose sur un principe très simple : le voyant est raccordé de façon à recevoir une faible énergie lorsque la prise est sous tension. Dans la plupart des cas, une LED avec résistance ou un petit voyant néon est placé entre deux conducteurs du circuit, généralement la phase et le neutre, ou entre la phase et un retour selon la configuration.
Lorsque la tension arrive aux bornes de la prise, une quantité infime de courant traverse le voyant. Ce courant est volontairement limité par un composant électronique, le plus souvent une résistance, afin que la lampe témoin s’allume sans consommer beaucoup d’énergie. La consommation est très faible, souvent de l’ordre de quelques dixièmes de watt, ce qui reste négligeable dans un usage domestique.
Sur une prise standard, la tension disponible entre phase et neutre est d’environ 230 volts en courant alternatif. Le voyant n’alimente pas l’appareil branché : il se contente de signaler la présence de cette tension. L’appareil, lui, reçoit son alimentation par les contacts principaux de la prise. Les deux fonctions coexistent donc dans le même mécanisme, mais ne jouent pas le même rôle.
Certains modèles sont conçus comme de simples témoins de présence de courant. D’autres sont associés à une prise commandée, par exemple lorsqu’un interrupteur mural active ou coupe l’alimentation. Dans ce cas, le voyant peut être câblé pour s’allumer lorsque la prise est disponible, ou au contraire lorsque le circuit est coupé, selon le type d’appareillage et le schéma prévu par le fabricant.
Pour comprendre une prise avec voyant, il faut distinguer les conducteurs. La phase amène le courant depuis le tableau électrique, le neutre permet son retour, et la terre assure une fonction de protection en cas de défaut d’isolement. Le voyant fonctionne le plus souvent grâce à la différence de potentiel entre phase et neutre, mais il ne donne pas à lui seul une information complète sur la qualité de l’installation.
Un voyant allumé signifie généralement que la prise reçoit une tension. En revanche, il ne garantit pas que le neutre est correctement raccordé, que la terre est efficace, ou que la polarité respecte le câblage attendu. Sur ce point, il est utile de rappeler que des conducteurs mal identifiés peuvent créer des situations trompeuses ; un point détaillé sur les conséquences d’une inversion des conducteurs permet de mieux comprendre ces risques.
La terre, de son côté, n’intervient normalement pas dans l’allumage du voyant. Elle reste pourtant indispensable sur les prises modernes destinées aux appareils de classe I, comme certains électroménagers, outils ou équipements métalliques. Une prise peut donc avoir un voyant fonctionnel tout en présentant un problème de liaison à la terre, ce qui impose de ne pas se fier uniquement à l’indicateur lumineux.
Les voyants anciens utilisaient souvent une petite lampe néon. Elle présente l’avantage de fonctionner directement avec une tension élevée, avec un courant très faible. Les modèles récents privilégient davantage la technologie LED, plus durable, plus lumineuse et plus sobre. La LED nécessite cependant un dispositif de limitation du courant et parfois un petit montage électronique adapté au courant alternatif.
La couleur du voyant varie selon les fabricants : blanc, rouge, orange, bleu ou vert. Elle n’a pas toujours une signification universelle. Un voyant rouge peut indiquer une prise alimentée, mais aussi une fonction spécifique sur certains appareillages. Il faut donc se référer à la notice. En pratique, la couleur relève souvent de l’ergonomie ou de l’esthétique plus que d’un code électrique réglementaire.
Il existe également des différences entre un voyant de prise et un voyant d’interrupteur. Sur un interrupteur, le témoin peut aider à localiser la commande dans le noir ou signaler qu’un point lumineux est allumé. Sur une prise, l’objectif est plutôt de confirmer une alimentation disponible. Le câblage n’est donc pas toujours identique, même si le principe de faible courant reste comparable.
Le marché propose plusieurs configurations, adaptées à des usages différents. Avant de choisir un modèle, il faut vérifier sa compatibilité avec le circuit existant, son intensité nominale, sa qualité de fabrication et son mode de raccordement. Une prise domestique courante est généralement prévue pour 16 ampères, mais cette valeur dépend du circuit et de la protection associée au tableau.
Dans certains pays ou sur certains équipements, la notion de polarité peut aussi entrer en jeu. Une prise qui impose un sens de branchement répond à une logique différente d’une prise française classique ; un éclairage sur le rôle d’une connexion orientée aide à distinguer ces approches.
L’installation d’une prise avec voyant doit respecter les mêmes règles qu’une prise classique. Le circuit doit être protégé par un disjoncteur adapté, raccordé avec des conducteurs de section conforme et installé dans un boîtier approprié. En France, la norme NF C 15-100 encadre les principes de sécurité des installations basse tension dans les logements.
Avant toute intervention, il faut couper le courant au tableau électrique et vérifier l’absence de tension. Cette étape est essentielle, car le voyant peut être éteint alors que certains fils restent sous tension à cause d’un câblage particulier, d’un retour de courant ou d’un défaut. Le démontage d’une prise ne doit jamais se faire sur la seule base d’une indication lumineuse.
Le raccordement dépend du modèle. Sur une prise pré-équipée, le voyant est souvent intégré au mécanisme et ne demande pas de branchement séparé. Sur d’autres appareillages, des bornes spécifiques peuvent être prévues. Il faut alors respecter le schéma du fabricant, notamment l’emplacement de la phase, du neutre et du conducteur de protection. Un mauvais raccordement peut empêcher le voyant de fonctionner, ou créer une situation dangereuse.
Dans les pièces humides, les garages ou les extérieurs, il faut choisir un matériel adapté à l’environnement. L’indice de protection, l’étanchéité du boîtier et la présence d’un clapet peuvent être déterminants. Une prise lumineuse installée dans un endroit exposé doit conserver une protection mécanique et électrique suffisante, sans laisser entrer poussière, projections d’eau ou humidité.
Un voyant qui reste faiblement allumé, qui clignote ou qui semble réagir de manière irrégulière n’indique pas toujours une panne grave. Les LED modernes sont très sensibles et peuvent s’allumer avec un courant résiduel extrêmement faible. Ce phénomène peut être lié à un couplage entre conducteurs, à un interrupteur électronique, à un variateur ou à un montage avec témoin lumineux.
Un clignotement peut aussi provenir d’un raccordement approximatif, d’un neutre mal serré, d’une tension instable ou d’un composant usé. Si le phénomène apparaît soudainement, s’accompagne d’échauffement, d’odeur, de grésillement ou d’un déclenchement au tableau, il faut cesser d’utiliser la prise. Ces signes peuvent révéler un défaut de connexion, qui représente un risque réel.
Dans le cas d’une prise commandée, le voyant peut s’allumer à un moment qui semble contre-intuitif. Certains témoins indiquent que la prise est active, d’autres servent à localiser la commande lorsque le circuit est coupé. La notice du fabricant permet de savoir si le comportement observé est normal ou si le câblage doit être revu.
Le principal avantage d’une prise avec voyant est la lisibilité. Elle permet de repérer rapidement une alimentation disponible, de limiter les doutes sur l’état d’un circuit et d’améliorer le confort d’usage. Dans un local peu éclairé, un voyant de balisage peut aussi apporter une sécurité pratique en évitant de manipuler une prise à l’aveugle.
Sa limite est tout aussi importante : le voyant n’est pas un outil de diagnostic complet. Il ne vérifie ni la qualité de la terre, ni le serrage des connexions, ni l’état du disjoncteur différentiel, ni la conformité globale du circuit. Pour un contrôle fiable, il faut utiliser des instruments adaptés ou faire intervenir un professionnel. Le voyant doit être compris comme un indicateur visuel simple, pas comme une garantie.
Pour bien choisir, mieux vaut privilégier un appareillage de marque reconnue, compatible avec le type de boîte murale et adapté à l’usage prévu. Il est également préférable d’éviter les produits bas de gamme dont les composants lumineux peuvent vieillir rapidement, chauffer ou produire une lumière trop intense la nuit. Une prise bien choisie doit rester discrète, fiable et conforme aux exigences de sécurité.
Une prise électrique avec voyant lumineux fonctionne grâce à un petit dispositif intégré, LED ou néon, traversé par un courant très faible lorsque la prise est alimentée. Elle permet de visualiser la présence de tension ou l’état d’une prise commandée, tout en consommant très peu d’énergie. Son fonctionnement repose principalement sur le circuit phase-neutre, sans que cela confirme à lui seul la conformité de l’installation.
Pratique au quotidien, ce type de prise doit être installé avec les mêmes précautions qu’un appareillage classique. Coupure de courant, respect du schéma de raccordement, protection du circuit et choix d’un matériel adapté restent indispensables. Le voyant apporte une information utile, mais la sécurité électrique dépend d’abord d’un câblage correct, d’une protection efficace et d’une installation entretenue.
